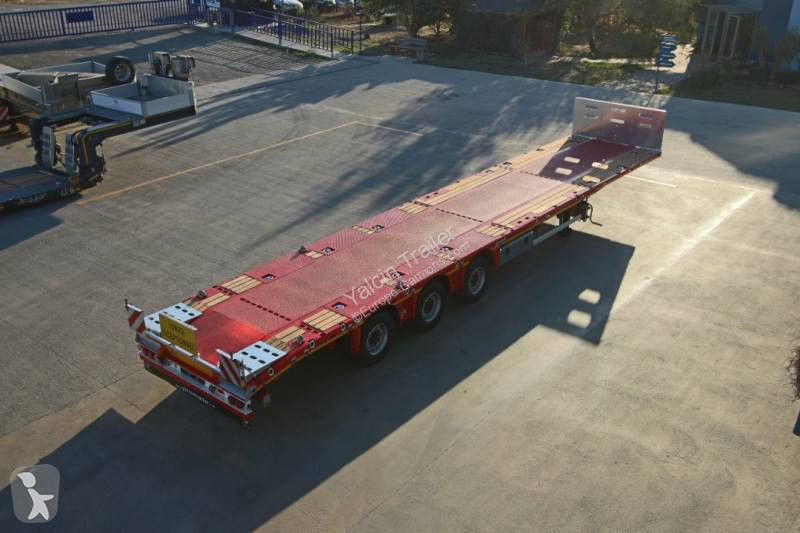

نصف مقطورة حاملة آليات Yalcin PLATEAU MEGA 3 ESSIEUX 3 محاور جديد

MESURES

Longueur de la plateforme de chargement : 13.500 mm
Extension de la plate-forme de chargement : -
Hauteur de la plate-forme de chargement : 990 mm (en charge) / 1.070 mm (à vide)
Suspension : -40 mm / +150 mm (en charge)
Largeur de la plate-forme de chargement : 2.550 mm (+225 mm élargisseurs)
Longueur du cou : -
Hauteur de la sellette d'attelage : 950 mm
Balancement arrie`re du cou : R 2.300 mm
Balancement du cou vers l'avant : R 2.000 mm
Distance entre les essieux : 1.360 mm

POIDS

Vitesse : 80 km/h
Charge sur essieux : 9 tonnes x 3 esseieux = 27 tonnes**
Charge sur sellette : 18 tonnes **
Charge total : 45 tonnes **
Poids a vide environ : 7,5 tonnes
Charge utile : 37,5 tonnes **

** Veuillez vérifier les règles de votre pays, ces poids sont conformes à l'homologation de type CE

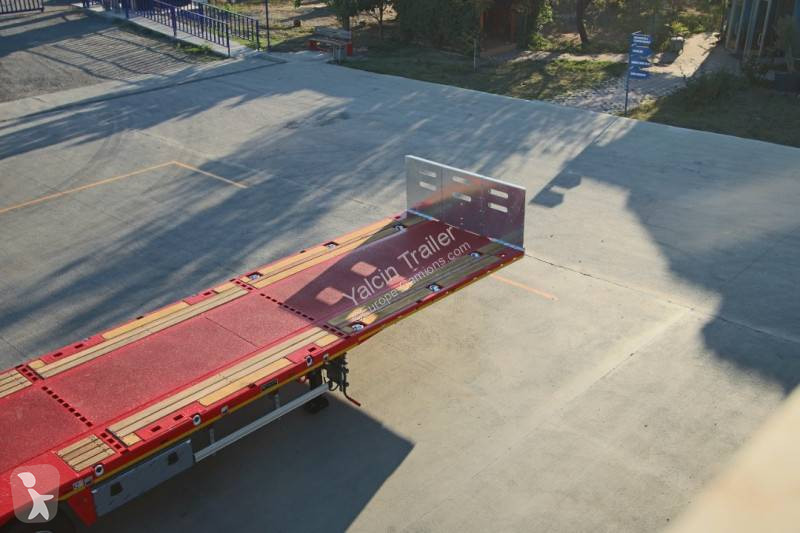

1. PLATFORME DE CHARGEMENT
1.1. Face avant en acier galvanisé
1.2. Camion(s) approprié (s): 6x2, 4x2
1.3. Le dessus du col est recouvert de bois tropical
1.4. Type de poutre en “I”, plate-forme de chargement non extensible
1.5. Les côtés de la plateforme de chargement sont recouverts de bois tropical
1.6. Le milieu de la plate-forme de chargement est recouvert d'un revêtement antidérapant ou d'acier larmé
1.7. Le passage de roues est recouvert d'un revêtement antidérapant ou d'acier larmé
1.8. L’arrière de la plate-forme de chargement est recouvert de bois tropical
1.9. Environ 16 pièces, capacité LC minimale de 10 000 daN, anneaux d'arrimage situés sur les longerons
1.10. Environ 6 anneaux d'arrimage d'une capacité minimale de 4 000 daN sous les longerons
1.11. Environ 6 anneaux d'arrimage d'une capacité minimale de 4 000 daN sur la plate-forme
1.12. Environ 18 stabilisateurs latéraux galvanisés (+225 mm élargisseurs)
1.13. 12 emplacements pour verrous de conteneur de type marin (1×20ft, 2×20ft ou 1×40ft)
1.14. 4 verrous de conteneur de type marin
1.15. Poches a ranchers sur les côtés du col de cygne et de la plateforme de chargement
1.16. Lots de poches piliers sur la plateforme de chargement

2. RAMPES DE CHARGEMENT ET PIEDS DE SUPPORT
2.1. Préparation pour rampes de chargement en aluminium (les rampes de chargement en aluminium sont exclues)

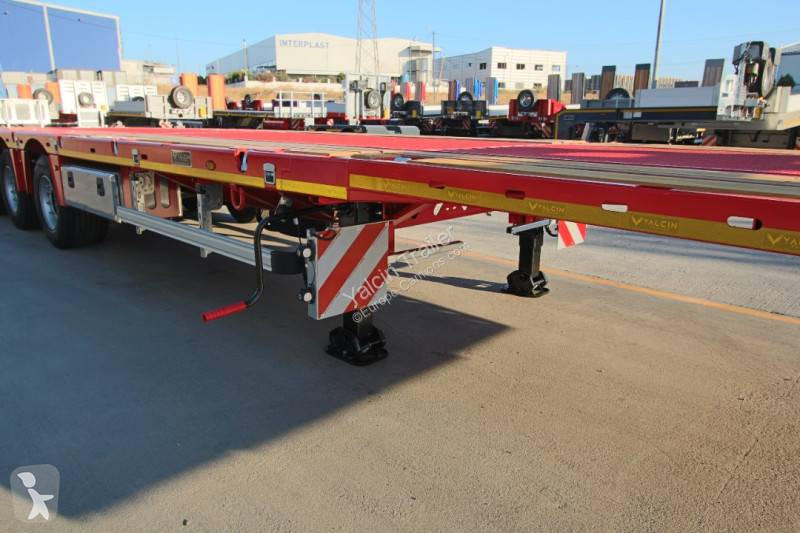

2.2. Béquilles à double vitesse d’une capacité statique de 50 tonnes et dynamique de 24 tonnes OMS

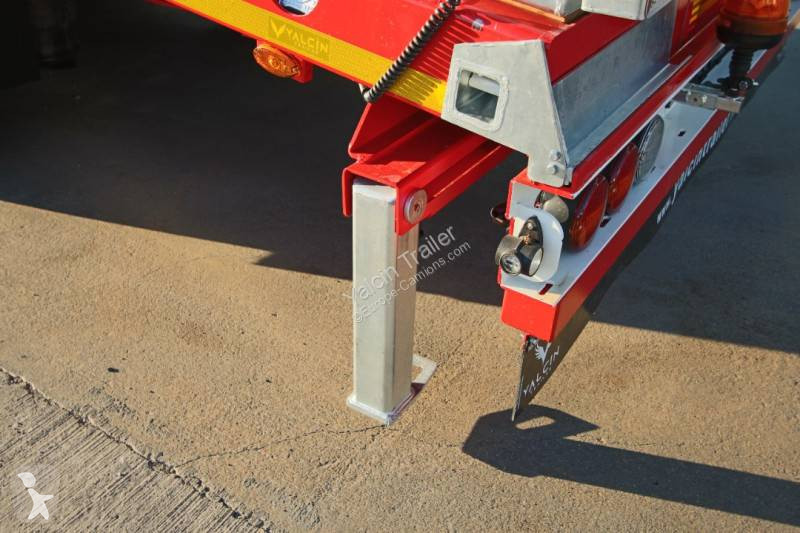

2.3. 2 pieds de support manuels sous l’arrière du plateau

3. ESSIEUX ET SUSPENSION
3.1. Systeme de suspension pneumatique

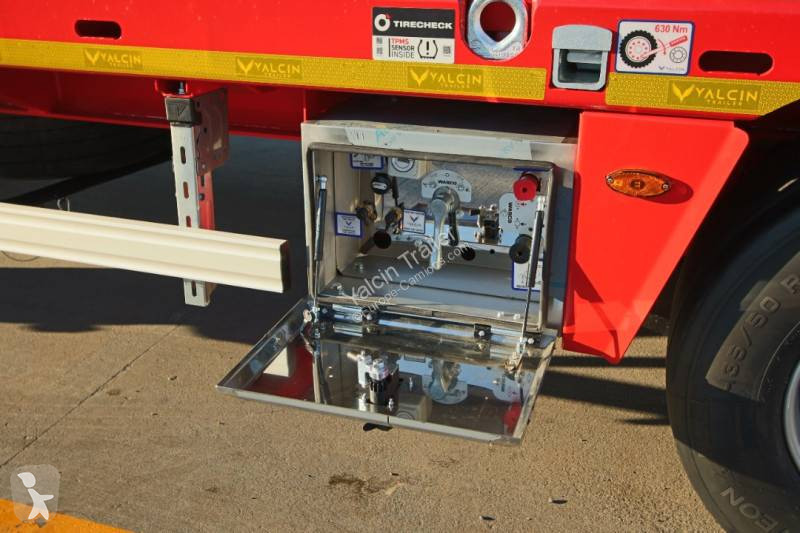

4. Manometres pour la surveillance de la charge par essieu
4.1. 3 essieux de marque SAF
4.2. Chaque essieu a une capacité de 9 tonnes
4.3. Tous les essieux sont des essieux fixes
4.4. Le 1er essieu est un essieu relevable

5. SYSTÉME DE FREINAGE
5.1. Système de freinage électropneumatique WABCO conforme à la réglementation CE
5.2. WABCO RSS Système de stabilité au roulis
5.3. Ensemble frein WABCO 4S 2M EBS

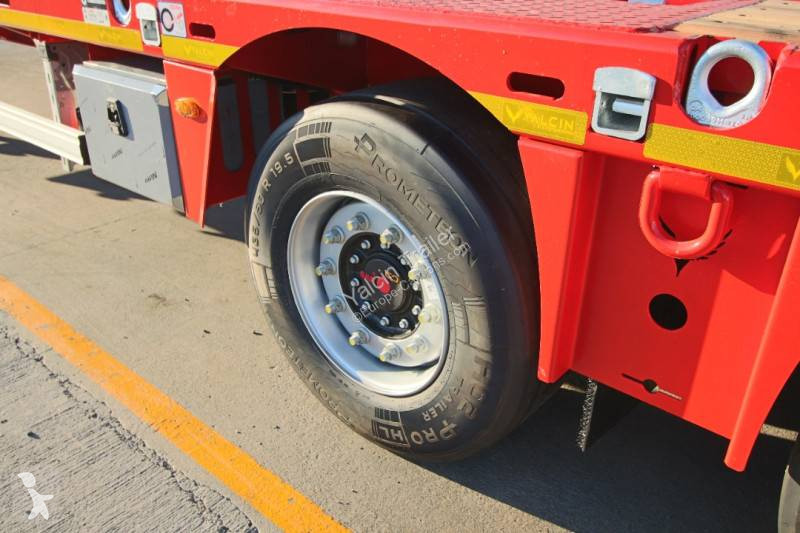

6. PNEUS ET JANTES
6.1. 435/50 R19,5 PIRELLI
6.2. Indice de charge; (160J)
6.3. 14,00 / 19,5 jantes acier gris argent

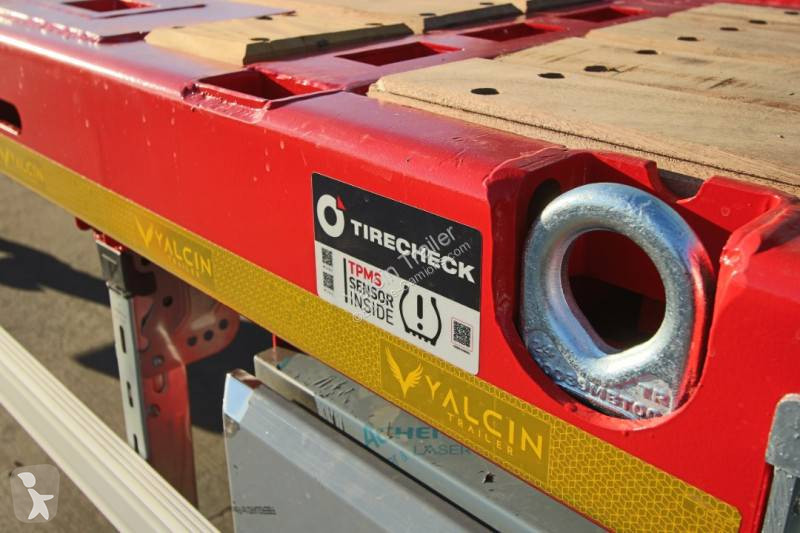

6.4. TPMS (Système de surveillance de la pression des pneus)

7. ÉCLAIRAGE
7.1. 24 volts, conforme aux réglementations UE et CE ASPOCK
7.2. Connexions étanches et résistantes au gel avec broche et fiche
7.3. Feux de position latéraux avec fonction de signalisation et feux de position avant
7.4. 4 feux stop LED a` 3 chambres
7.5. 1 feu antibrouillard a` LED
7.6. 1 feu de travail et de recul a` LED sur le pare-chocs
7.7. 2 feux LED éclair sur le pare-chocs
7.8. 2 pièces. Lampes LED pour plaque d'immatriculation
7.9. 2 réflecteurs triangulaires
7.10. 1 lampe balise a` LED
7.11. 2x7 prises S/N et 1x15 prise
7.12. Kit de réflecteurs pour semi-remorque homologue´ E
7.13. Bandes réfléchissantes conformes a` la réglementation CE

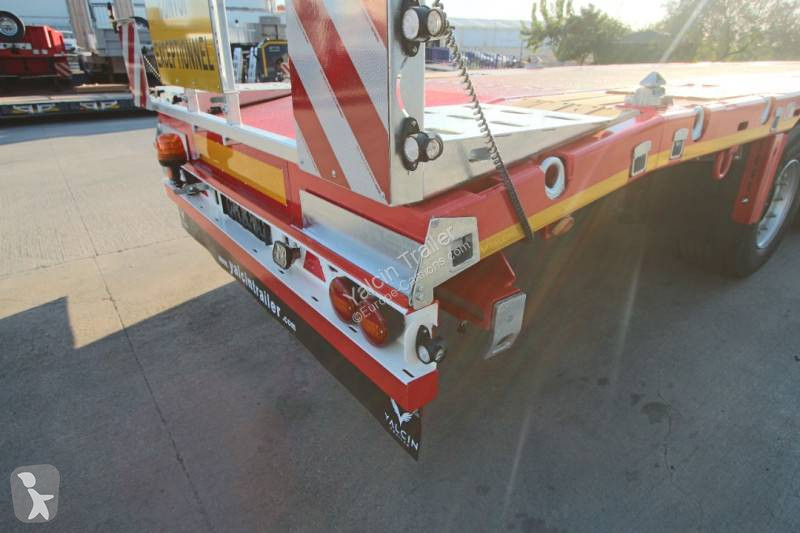

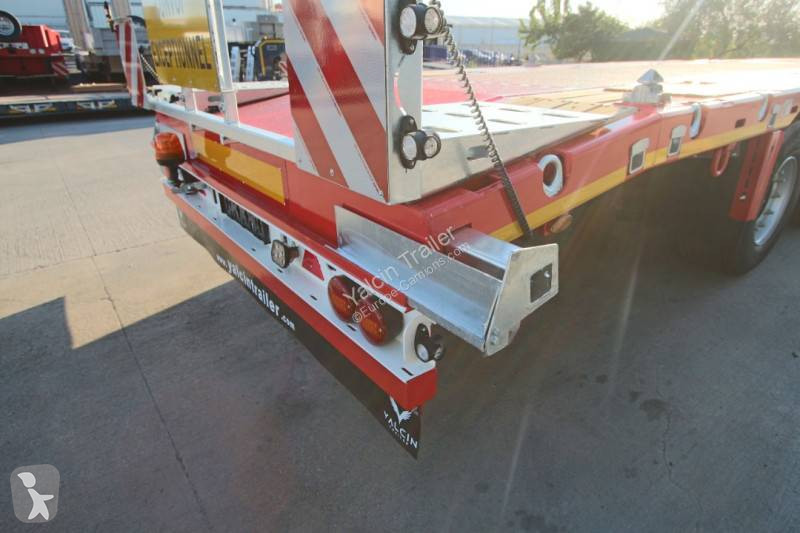

7.14. 4 panneaux de signalisation de surcharge extensibles, chacun équipé de 2 feux de position, 1 support de gyrophare

8. FINITION
8.1. Sablage manuel et affinage de la surface du mate´riau selon les normes SA2
8.2. Métallisation integrale avec 85% de zinc, 15% d’aluminium (garantie antirouille de 15 ans)
8.3. Application d'un primaire époxy d'une épaisseur minimale de 200 microns, suivi d'un séchage en cabine contrôlée BASF GLASURIT
8.4. Application d'acrylique 2K d'une épaisseur minimale de 100 microns, séchée à 80°C, suivie d'une période de conditionnement de 14 heures BASF GLASURIT
8.5. Couleur: RAL 3020 – Traffic Red, RAL 7024 – Graphite Grey

9. CONSTRUCTION EN ACIER
9.1. Nuance d’acier: S700, S355
9.2. Procédé´ de soudage : MAG





10. OPTIONS ET ACCESSOIRES INCLUS
10.1. 1 paire de cales de roue avec leur support LOKHEN
10.2. Protections latérales TAKLER

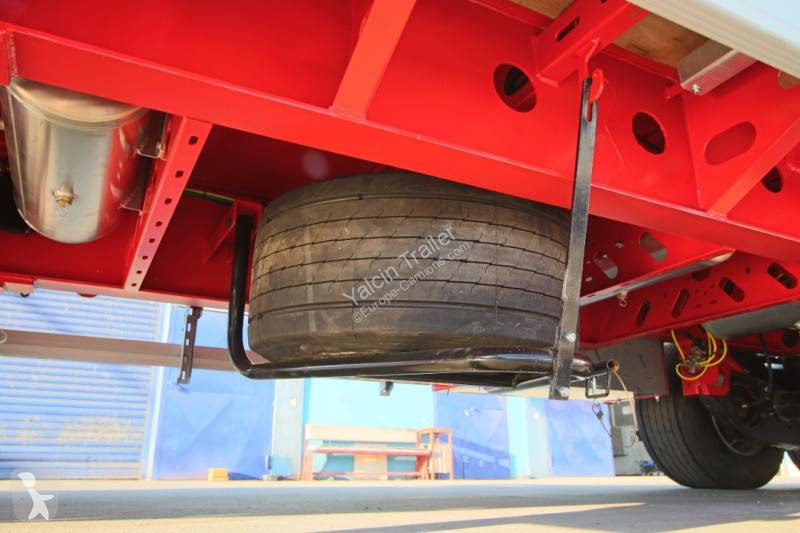

10.3. 1 support de roue de secours (roue de secours exclue)
10.4. 2" pivot de d'attelage
10.5. Tapis antiprojections homologués E
10.6. Bavette sous le pare-chocs arrière

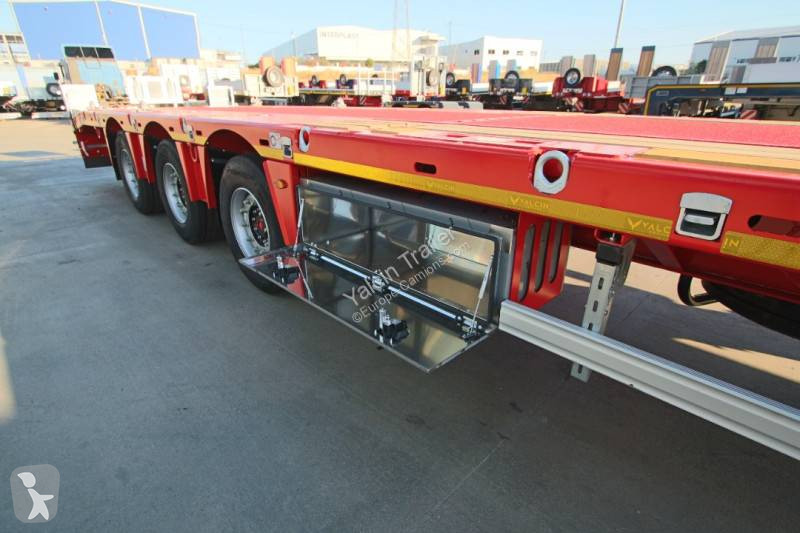

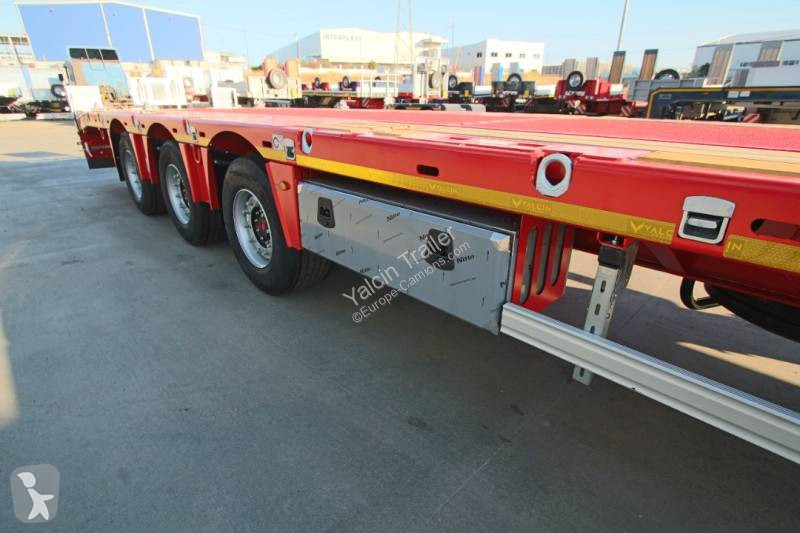

10.7. 1 boîte à outils en acier inoxydable (INOX) située sous la plate-forme de chargement
10.8. Dispositif permettant d'aligner l'angle de queue de la plate-forme de chargement avec la plate-forme elle-même
